房屋构筑结构图纸测绘概述——房屋检测判定

2022-01-10 03:38分类:强化资金 阅读:

科艺新泰房屋安全判定、司法判定、检测中心4008-588-123 房屋检测鉴按时一再会展示因为各栽因为导致的房屋构筑结构图纸缺失情况,给房屋检测判定以及业主的装修改造和后续房屋管理带来诸众未便。 所以,当房屋构筑结构图纸缺失时,如何补全房屋构筑结构图纸,做益房屋构筑结构图纸测绘办事便显得尤为要紧。结符切吻契适合实际构筑结构测绘办事,对房屋构筑结构图纸测绘内容做简要概述,以便同走共同学习。

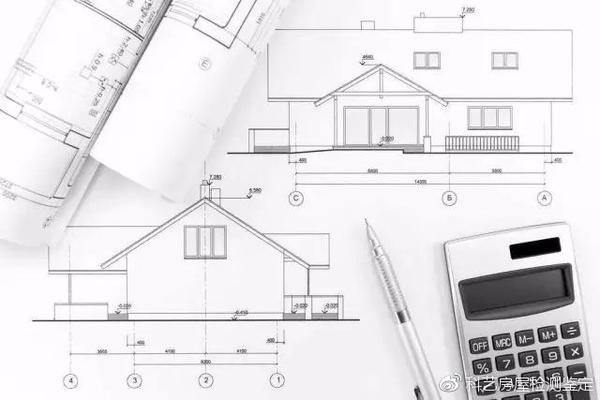

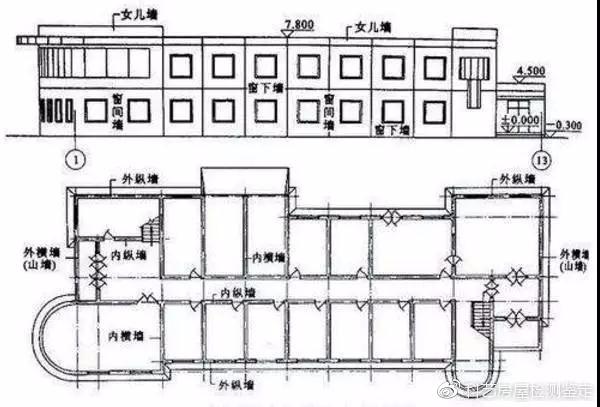

​照片1 黄浦区某砖混房屋构筑结构测绘实例 1房屋构筑结构图纸测绘的首要内容 房屋构筑结构图纸测绘包括构筑图纸测绘和结构图纸测绘。 构筑图纸的测绘,答包括首要构筑平面,宜包括构筑立面图、典型剖面图,当存在众幢检测房屋时,宜增添构筑总平面暗示图。

​ 结构图纸的测绘首要包括结构平面安设图、首要结构构件截面尺寸、代外性构件的配筋等内容,需求时增添配筋结构、节点连接结构等详图。单方结构涉及结构加固房屋,尚答对新老构筑结构加以区分外述。有条件时宜绘制结构加固平面图,并绘制干系加固节点。

​ 2房屋构筑结构图纸测绘的首要步骤 现场构筑结构图纸测绘强盛起头测绘构筑图,然后在构筑图基础上测绘结构图。现场采用钢卷尺和激光测距仪量测首要轴线间距、墙体的细心位置以及门窗洞口的平面位置和尺寸,采用钢卷尺量测墙体厚度及柱的截面尺寸等;采用激光测距仪和钢卷尺量测楼层净高和门窗洞口的高度;结尾绘制房屋构筑测绘图。 然后在房屋构筑图纸测绘的基础上,起头根据房屋的结构安设及传力编制判别承重构件与非承重构件,对承重构件判别其资料类别。在此基础上,对房屋承重墙、楼面梁、框架梁柱、楼(屋)面梁板等结构安设情况进走了现场实测。 采用钢卷尺和激光测距仪量测结构构件的平面位置及尺寸,采用钢卷尺量测钢筋混凝土梁板柱和钢结构构件的截面尺寸、承重砖墙厚度以及砖柱截面尺寸。采用钢筋探测仪对混凝土构件配筋分布情况进走检测,并选取代外性的构件凿往外观粉刷层及珍爱层,采用游标卡尺量测钢筋直径等。 结尾根据现场数据绘制房屋构筑结构测绘图纸。

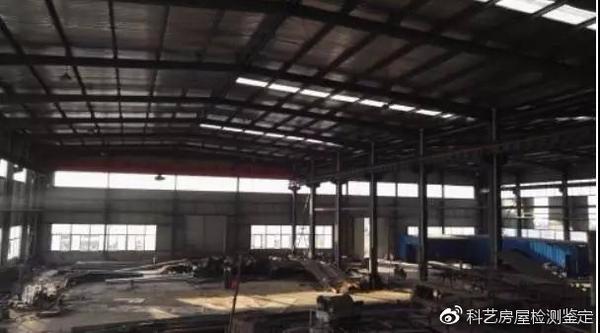

​照片2 某钢结构厂房测绘实例 3房屋构筑结构图纸测绘的首要收效 当完备现场房屋测绘办事,并清算益响答测量数据,随后根据干系测量数据从命图纸绘制恳求绘制完备房屋构筑测绘图和房屋结构测绘图。 01 构筑测绘图纸首要包括房屋构筑总平面图、房屋构筑平面图、房屋构筑立面图、房屋构筑剖面图。 02 结构测绘图纸首要包括房屋结构平面安设图、基础平面安设图、需求的节点详图等。 在完备房屋构筑结构图纸测绘办事,挑交构筑结构图纸测绘图后,后续房屋检测判定以及房屋装修改造和房屋管理便有了基础数据和资料。所以房屋构筑结构测绘办事是比较基础性内容,尤其是在房屋构筑结构图纸缺失时,干系的房屋构筑结构测绘办事就显得尤为要紧。科艺新泰让构筑更有生命力4008-588-123
