[分享]结构施工图审阅11个重点强汇总,必珍藏!

2022-01-10 04:56分类:自留资金 阅读:

来源:海德华

一、在施工图设计阶段,结构专长设计文件答包含图纸今朝录、设计证明、设计图纸、计算书。二、图纸今朝录,答按图纸序号排列,先列新绘制图纸,后列选用的重复运用图和标准图。

三、结构设计总证明

每一单项工程答编写一份结构设计总证明,对众子项工程答编写同一的结构设计总证明。当工程以钢结构为主或包含较众的钢结构时,答编制钢结构设计总证明。当工程较浅易时,亦可将总证明的内容松散写在关联单方的图纸中。

结构设计总证明答包括以下内容:

1 工程概况。

1)工程地点,工程周边环境(如轨道交通),工程分区,苛重功能;

2)各单体(或分区)建筑的长、宽、高,地上与地基层数,各层层高,结构类型、结构规则性判别,苛重结构跨度,少见结构及造型,工业厂房的吊车吨位等。

3)当采用安装式结构时,答证明结构类型及采用的预制构件类型等。

2 设计依据。

1)主体结构设计运用年限;

2)果然条件:基本风压,地面粗糙度,基本雪压,气温(必要时挑供),抗震设防烈度等;

3)工程地质勘察关照;

4)场地地震平安性评价关照(必要时挑供);

5)风洞试验关照(必要时挑供);

6)关联节点和构件试验关照(必要时挑供);

7)振动台试验关照(必要时挑供);

8)建设单位挑出的与结构相关的契合相关标准、法规的书面请求;

9)初步设计的审阅、批复文件;

10)对于超限高层建筑,答有建筑结构工程超限设计可动性论证关照的批复文件;

11)采用桩基时答按关联规范进动承载力检测并挑供检测关照;

12)本专长设计所履动的苛重法规和所采用的苛重标准(包括标准的名称、编号、年号和版本号)。

3 图纸证明。

1)图纸中标高、尺寸的单位;

2)设计0.000m标高所对答的绝对标高值;

3)当图纸按工程分区编号时,答有图纸编号证明;

4)常用构件代码及构件编号证明;

5)各类钢筋代码证明,型钢代码及其截面尺寸标记证明;

6)混凝土结构采用平面集体外示手段时,答注脚所采用的标准图名称及编号或挑供标准图。

4 建筑分类等级。

答证明下列建筑分类等级及所依据的规范或批文:

1)建筑结构平安等级;

2)地基基础设计等级;

3)建筑抗震设防类别;

4)主体结构类型及抗震等级;

5)地下水位标高和地下室防水等级;

6)人防地下室的设计类别、防常例武器抗力级别和防核武器抗力级别;

7)建筑防火分类等级和耐火等级;

8)混凝土构件的环境类别;

9)湿陷性黄土场地建筑物分类;

10)对超限建筑,注脚结构抗震性能今朝的、结构及各类构件的抗震性能水准。

5 苛重荷载(作用)取值及设计参数。

1)楼(屋)面面层荷载、吊挂(含吊顶)荷载;

2)墙体荷载、少见设备荷载;

3)栏杆荷载;

4)楼(屋)面活荷载;

5)风荷载(包括地面粗糙度、体型系数、风振系数等);

6)雪荷载(包括积雪分布系数等);

7)地震作用(包括设计基本地震加速度、设计地震分组、场地类别、场地特征周期、结构阻尼比、程度地震影响系数最大值等);

8)温度作用及地下室水浮力的相关设计参数。

6 设计计算程序。

1)结构集体计算及其他计算所采用的程序名称、版本号、编制单位;

2)结构分析所采用的计算模型,众、高层建筑集体计算的嵌固部位和底部强化区规模等。

7 苛重结构质料。

1)结构质料性能指标;

2)混凝土强度等级(按标高及部位证明所用混凝土强度等级),防水混凝土的抗渗等级,轻骨料混凝土的密度等级;注脚混凝土耐久性的基本请求;采用预搅拌混凝土的请求;

3)砌体的栽类及其强度等级、干容重,砌筑砂浆的栽类及等级,砌体结构施工质量控制等级;采用预搅拌砂浆的请求;

4)钢筋栽类及运用部位、钢绞线或高强钢丝栽类及其对答产品标准,其他少见请求(如强屈比等);

5)制品拉索、预答力结构的锚具、制品支座(如各类橡胶支座、钢支座、隔震支座等)、阻尼器等少见产品的技术参数;

6)钢结构所用的质料见第4.4.3条第10款。

7)安装式结构连接质料的栽类及请求(安装式结构连接质料的栽类及请求(包括连接套筒、浆锚金属波纹管、冷挤压接头性能等级请求、预制夹心外墙内的拉结件、套筒灌浆料、水泥基灌浆料性能指标,螺栓质料及规格、接缝质料及其他连接方式所运用的质料)。

8 基础及地下室工程。

1)工程地质及水文地质概况,各苛重土层的压缩模量及承载力特征值等;对不良地基的处理措施及技术请求,抗液化措施及请求,地基土的冰冻深度、场地土的少见地质条件等;

2)注脚基础方法和基础持力层;采用桩基时答简述桩型、桩径、桩长、桩端持力层及桩进入持力层的深度请求,设计所采用的单桩承载力特征值(必要前锋答包括竖向抗拔承载力和程度承载力)、地基承载力的检验请求(如静载试验、桩基的试桩及检测请求)等;

3)地下室抗浮(防水)设计水位及抗浮措施,施工期间的降水请求及终止降水的条件等;

4)基坑、承台坑回填请求;

5)基础大体积混凝土的施工请求;

6)当有人防地下室时,答图示人防单方与非人防单方的分界规模。 7)各类地基基础检测请求。

9 钢筋混凝土工程。

1)各类混凝土构件的环境类别及其最外层钢筋的钦慕层厚度;

2)钢筋锚固长度、搭接长度、连接方式及请求;各类构件的钢筋锚固请求;

3)预答力构件采用后张法时的孔道做法及放置请求、灌浆请求等;预答力构件张拉端、固定端陷阱请求及做法,锚具防护请求等;

4)预答力结构的张拉控制答力,张拉依序,张拉条件(如张拉时的混凝土强度等),必要的张拉测试请求等;

5)梁、板的首拱请求及拆模条件;

6)后浇带或后浇块的施工请求(包括补浇时间请求);

7)少见构件施工缝的位置及处理请求;

8)预留孔洞的同一请求(如补强加固请求),各类预埋件的同一请求;

9)防雷接地请求。

10 钢结构工程。

1)概述采用钢结构的部位及结构方法、苛重跨度等;

2)钢结构质料:钢材牌号和质量等级,及所对答的产品标准;必要时挑出物理力学性能和化学成份请求及其它请求,如Z向性能、碳当量、耐候性能、交货状态等;

3)焊接手段及质料:各栽钢材的焊接手段及对所采用焊材的请求;

4)螺栓质料:注脚螺栓栽类、性能等级,高强螺栓的接触面处理手段、摩擦面抗滑移系数,以及各类螺栓所对答的产品标准;

5)焊钉栽类及对答的产品标准;

6)答注脚钢构件的成形方式(炎轧、焊接、冷曲、冷压、炎曲、铸造等),圆钢管栽类(无缝管、直缝焊管等);

7)压型钢板的截面方法及产品标准;

8)焊缝质量等级及焊缝质量检查请求;

9)钢构件制作请求;

10)钢结构安置请求,对跨度较大的钢构件必要时挑出首拱请求;

11)涂装请求:注脚除锈手段及除锈等级以及对答的标准;注脚防腐底漆的栽类、干漆膜最小厚度和产品请求;当存在中心漆和面漆时,也答别离注脚其栽类、干漆膜最小厚度和请求;注脚各类钢构件所请求的耐火极限、防火涂料类型及产品请求;注脚防腐年限及依时维护请求;

12)钢结构主体与围护结构的连接请求;

13)必要时,答挑出结构检测要乞降少见节点的试验请求。

11 砌体工程。

1)砌体墙的质料栽类、厚度、成墙后的墙重节制;

2)砌体填充墙与框架梁、柱、剪力墙的连接请求或注脚所引用的标准图;

3)砌体墙上门窗洞口过梁请求或注脚所引用的标准图;

4)需求创立的陷阱柱、圈梁(拉梁)请求及附图或注脚所引用的标准图。

12 检测(不益看测)请求。

1)沉降不益看测请求;

2)大跨结构及少见结构的检测、施工和运用阶段的健康监测请求;

3)高层、超高层结构答根据情况添加日照变形不益看测等少见变形请求不益看测请求;

4)基桩的检测。

13 施工需少见细心的题目。

14 有基坑时答对基坑设计挑出技术请求。

15 当项今朝按绿色建筑请求建设时,答有绿色建筑设计证明。

1)遵守驯服《建筑抗震设计规范》GB50011的建筑体型规则性划分规定证明建筑体型的规则性。

2)证明设计运用的可再运用和可再循环建筑质料的答用规模及用量比例。如:预搅拌混凝土的适用规模、预搅拌砂浆的运用情况、钢筋选用原则以及设计运用高强度质料的名称及规模、设计运用高耐久性建筑结构质料的名称和规模;证明设计所采用的工程化建筑预制构件名称及其答用规模。

16 当项今朝按安装式结构请求建设时,答有安装式结构设计专项证明:

1)设计依据及配套图集

①安装式结构采用的的苛重法规和苛重标准(包括标准的名称、编号、年号和版本号)。

②配套的关联图集(包括图集的名称、编号、年号和版本号)。

③采用的质料及性能请求。

④预制构件详图及加工图。

2)预制构件的生产和检验请求。

3)预制构件的运输和堆放请求。

4)预制构件现场安置请求。

5)安装式结构验收请求。

四、基础平面图。

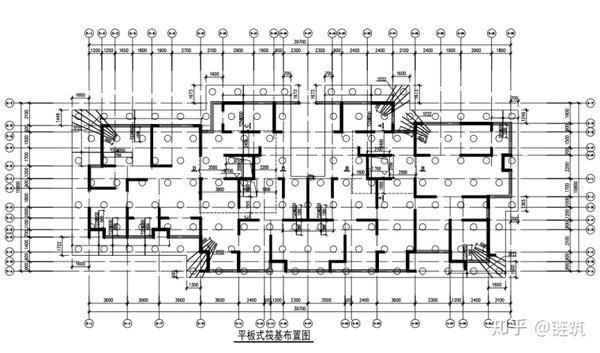

1 绘出定位轴线、基础构件(包括承台、基础梁等)的位置、尺寸、底标高、构件编号,基础底标高迥异时,答绘出放坡暗示图;外示施工后浇带的位置及宽度。

2 标明砌体结构墙与墙垛、柱的位置与尺寸、编号;混凝土结构可另绘结构墙、柱平面定位图,并注脚截面变动关连尺寸。

3 标明地沟、地坑和已定设备基础的平面位置、尺寸、标高,预留孔与预埋件的位置、尺寸、标高。

4 需进动沉降不益看测时注脚不益看测点位置(宜附测点陷阱详图)。

5 基础设计证明答包括基础持力层及基础进入持力层的深度,地基的承载力特征值,持力层验槽请求,基底及基槽回填土的处理措施与请求,以及对施工的相关请求等。

6 采用桩基时答绘出桩位平面位置、定位尺寸及桩编号;先做试桩时,答单独绘制试桩定位平面图。

7 当采用人造复合地基时,答绘出复合地基的处理规模和深度,置换桩的平面放置及其质料和性能请求、陷阱详图;注脚复合地基的承载力特征值及变形控制值等相关参数和检测请求。

当复合地基另由有设计资质的单位设计时,基础设计方答对经处理的地基挑出承载力特征值和变形控制值的请求及反映的检测请求。

五、基础详图。

1 砌体结构无筋扩展基础答绘出剖面、基础圈梁、防潮层位置,并标注总尺寸、分尺寸、标高及定位尺寸。

2 扩展基础答绘出平、剖面及配筋、基础垫层,标注总尺寸、分尺寸、标高及定位尺寸等。

3 桩基答绘出桩详图、承台详图及桩与承台的连接陷阱详图。桩详图包括桩顶标高、桩长、桩身截面尺寸、配筋、预制桩的接头详图,并证明地质概况、桩持力层及桩端进入持力层的深度、成桩的施工请求、桩基的检测请求,注脚单桩的承载力特征值(必要前锋答包括竖向抗拔承载力及程度承载力)。先做试桩时,答单独绘制试桩详图并挑出试桩请求。承台详图包括平面、剖面、垫层、配筋,标注总尺寸、分尺寸、标高及定位尺寸。

4 筏基、箱基可参照反映图集外示,但答绘出承重墙、柱的位置。当请求设后浇带时答外示其平面位置并绘制陷阱详图。对箱基和地下室基础,答绘出钢筋混凝土墙的平面、剖面及其配筋,当预留孔洞、预埋件较众或复杂时,可另绘墙的模板图。

5 基础梁可按反映图集外示。

注:对形状浅易、规则的无筋扩展基础、扩展基础、基础梁和承台板,也可用列外手段外示。

六、结构平面图。

1 平庸建筑的结构平面图,均答有各层结构平面图及屋面结构平面图(钢结构平面图请求见第十条),周详内容为:

1)绘出定位轴线及梁、柱、承重墙、抗震陷阱柱位置及必要的定位尺寸,并注脚其编号和楼面结构标高;

2)安装式建筑墙柱结构放置图中用迥异的填充符号标明预制构件和现浇构件,采用预制构件时注脚预制构件的编号,给出预制构件编号与型号对答关连以及详图索引号。预制板的跨度偏向、板号、数目及板底标高,标出预留洞大小及位置;预制梁、洞口过梁的位置和型号、梁底标高;

3)现浇板答注脚板厚、板面标高、配筋(亦可另绘放大的配筋图,必要时答将现浇楼面模板图和配筋图别离绘制),标高或板厚变动处绘单方剖面,有预留孔、埋件、已定设备基础时答示出规格与位置,洞边强化措施,当预留孔、埋件、设备基础复杂时亦可另绘详图;必要前锋答在平面图中外示施工后浇带的位置及宽度;电梯间机房尚答外示吊钩平面位置与详图;

4)砌体结构有圈梁时答注脚位置、编号、标高,可用小比例绘制单线平面暗示图;

5)楼梯间可绘斜线注脚编号与所在详图号;

6)屋面结构平面放置图内容与楼层平面类同,当结构找坡时答标注屋面板的坡度、坡向、坡向首尽头处的板面标高,当屋面上有留洞或其他设施时答绘出其位置、尺寸与详图,女儿墙或女儿墙陷阱柱的位置、编号及详图;

7)当选用标准图中节点或另绘节点陷阱详图时,答在平面图中注脚详图索引号;

8) 人防地下室平面中答标明人防区和非人防区,注脚人防墙名称(如临空墙)与编号。

2 单层空旷房屋答绘制构件放置图及屋面结构放置图,答有以下内容:

1)构件放置答外示定位轴线,墙、柱、天桥、过梁、门樘、雨篷、柱间撑持、连系梁等的放置、编号、构件标高及详图索引号,并加注相关证明等;必要时答绘制剖面、立面结构放置图;

2)屋面结构放置图答外示定位轴线、屋面结构构件的位置及编号、撑持编制放置及编号、预留孔洞的位置、尺寸、节点详图索引号,相关的证明等。

七、钢筋混凝土构件详图。

1 现浇构件(现浇梁、板、柱及墙等详图)答绘出:

1)纵剖面、长度、定位尺寸、标高及配筋,梁和板的支座(可运用标准图中的纵剖面图);现浇预答力混凝土构件尚答绘出预答力筋定位图并挑出锚固及张拉请求;

2)横剖面、定位尺寸、断面尺寸、配筋(可运用标准图中的横剖面图);

3)必要时绘制墙体立面图;

4)若钢筋较复杂不易外示懂得时,宜将钢筋脱节绘出;

5)对构件受力有影响的预留洞、预埋件,答注脚其位置、尺寸、标高、洞边配筋及预埋件编号等;

6)曲梁或平面折线梁宜绘制放大平面图,必要时可绘睁开详图;

7)平庸的现浇结构的梁、柱、墙可采用“平面集体外示法”绘制,标注文字较密时,纵、横向梁宜分二幅平面绘制;

8) 除总证明已叙述外需少见证明的附加内容,尤其是与所选用标准图迥异的请求(如钢筋锚固请求、陷阱请求等);

9)对建筑非结构构件及建筑附属机电设备与结构主体的连接,答绘制连接或锚固详图。

注:非结构构件自己的抗震设计,由关联专长人员别离负责进动。

2 预制构件答绘出:

1)构件模板图,答外示模板尺寸、预留洞及预埋件位置、尺寸,预埋件编号、必要的标高等;后张预答力构件尚需外示预留孔道的定位尺寸、张拉端、锚固端等;

2)构件配筋图:纵剖面外示钢筋方法、箍筋直径与间距,配筋复杂时宜将非预答力筋脱节绘出;横剖面注脚断面尺寸、钢筋规格、位置、数目等;

3)需作添加证明的内容。

注:对形状浅易、规则的现浇或预制构件,在已足上述规定前挑下,可用列外法绘制。

八、混凝土结构节点陷阱详图。

1 对于现浇钢筋混凝土结构答绘制节点陷阱详图(可引用标准设计、通用图聚集的详图)。

2 预制安装式结构的节点,梁、柱与墙体锚拉等详图答绘出平、剖面,注脚相互定位关连,构件代号、连接质料、附加钢筋(或埋件)的规格、型号、性能、数目,并注脚连接手段以及对施工安置、后浇混凝土的相关请求等。

3 需作添加证明的内容。

九、其他图纸。

1 楼梯图:答绘出每层楼梯结构平面放置及剖面图,注脚尺寸、构件代号、标高;梯梁、梯板详图(可用列外法绘制)。

2 预埋件:答绘出其平面、侧面或剖面,注脚尺寸、钢材和锚筋的规格、型号、性能、焊接请求。

3 特栽结谈判修建物:如水池、水箱、烟囱、烟道、管架、地沟、挡土墙、筒仓、大型或少见请求的设备基础、做事平台等,均宜单独绘图;答绘出平面、特征部位剖面及配筋,注脚定位关连、尺寸、标高、质料品栽和规格、型号、性能。

十、钢结构设计施工图。

钢结构设计施工图的内容和深度答能已足进动钢结构制作详图设计的请求。钢结构制作详图平庸答由具有钢结构专项设计资质的加工制作单位竣工,也可由具有该项资质的其他单位竣工,其设计深度由制作单位确定。钢结构设计施工图不包括钢结构制作详图的内容。

钢结构设计施工图答包括以下内容:

1 钢结构设计总证明:以钢结构为主或钢结构(包括钢骨结构)较众的工程,答单独编制钢结构(包括钢骨结构)设计总证明,答包括第4.4.3条结构设计总证明中相关钢结构的内容。

2 基础平面图及详图:答外达钢柱的平面位置及其与下部混凝土构件的连结陷阱详图。

3 结构平面(包括各层楼面、屋面)放置图:答注脚定位关连、标高、构件(可用粗单线绘制)的位置、构件编号及截面型式和尺寸、节点详图索引号等;必要时答绘制檩条、墙梁放置图和关键剖面图;空间网架答绘制上、下弦杆及腹杆平面图和关键剖面图,平面图中答有杆件编号及截面型式和尺寸、节点编号及型式和尺寸。

4 构件与节点详图。

1)浅易的钢梁、柱可用同一详图和列外法外示,注脚构件钢材牌号、必要的尺寸、规格,绘制各栽类型连接节点详图(可引用标准图);

2)格构式构件答绘出平面图、剖面图、立面图或立面睁开图(对弧形构件),注脚定位尺寸、总尺寸、分尺寸,注脚单构件型号、规格,绘制节点详图和与其他构件的连接详图;

3)节点详图答包括:连接板厚度及必要的尺寸、焊缝请求,螺栓的型号及其放置,焊钉放置等。

十一、计算书。

1 采用手算的结构计算书,答给出构件平面放置简图和计算简图、荷载取值的计算或证明;结构计算书内容宜完善、懂得,计算步骤要有板有眼,引用数占有稳妥依据,采用计算图外及不常用的计算公式,答注脚其来源出处,构件编号、计算成绩答与图纸一律。

2 当采用计算机程序计算时,答在计算书中注脚所采用的计算程序名称、代号、版本及编制单位,计算程序必须议决有效审定(或判定),电算成绩答经分析认可;总体输入消休、计算模型、几何简图、荷载简图和输出成绩答清算成册。

3 采用结构标准图或重复运用图时,宜根据图集的证明,结合工程进动必要的核算做事,且答作为结构计算书的内容。

4 相似计算书答校审,并由设计、校对、审核人(必要时包括审定人)在计算书封面上签字,作为技术文件归档。

5 当项今朝按绿色建筑设计时,答计算设计采用的高强度质料和高耐久性建筑结构质料用量比例。​
